安全阀（一）- 分类

信息来源：“管道随手”公众号发布时间：2024-01-30 浏览量：3760

字号：大中小

安全阀是阀门家族比较特殊的一个分支，它的特殊性是因为安全阀为不同于其它阀门仅仅起到开关的作用，更重要的是要起到保护设备的安全。

安全阀是锅炉、压力容器和其他受压力设备的安全附件，能够有效预防由生产装置超压引起的爆炸事故。因此，安全阀在化工装置中非常重要。要想透彻了解安全阀，就得从它的分类、特点、选型及安装要求开始。

安全阀因其用途的不同,结构种类也较多,通常可按以下方法进行分类。

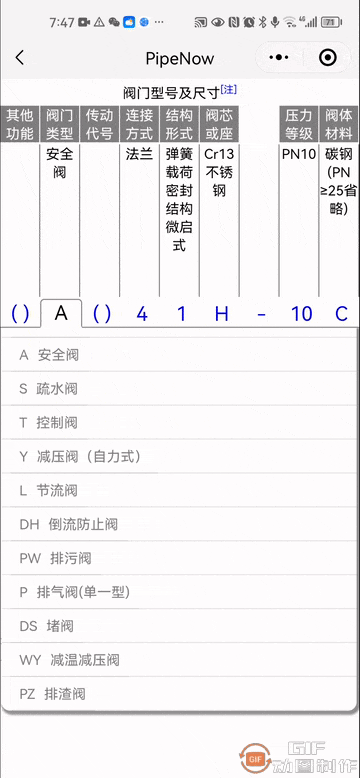

1. 按使用介质分类（1）蒸汽安全阀:通常以A48Y型为代表（2）气体安全阀:通常以A42Y型为代表（3）液体安全阀:通常以A41H型为代表

国外将用于液体介质的称为泄压阀,用于空气或蒸汽介质的称为安全阀,用于液体、空气和蒸汽介质的称为安全泄压阀

2. 按公称压力分类（1）低压安全阀:公称压力≤PN16的安全阀（2）中压安全阀:PN16<公称压力≤PN100（3）高压安全阀:PN100<公称压力≤PN1000（4）超高压安全阀:公称压力≥PN1000的安全阀

3. 按适用温度分类（1）超低温安全阀:t<-100℃（2）低温安全阀:-100℃≤t≤-29℃（3）常温安全阀:-29℃<t<120℃（4）中温安全阀:120℃≤t≤425℃（5）高温安全阀:t>425℃

4. 按连接方式分类（1）法兰连接安全阀

（2）螺纹连接安全阀

（3）焊接连接安全阀

5. 按密封副的材料分类（1）硬密封安全阀（金属对金属）

（2）软密封安全阀（金属对非金属）

6. 按作用原理分类

安全阀 ├ 直接作用式安全阀

┊ ├ 直接载荷式安全阀

┊ ┊ ├ 重锤式安全阀

┊ ┊ ├ 杠杆重锤式安全阀

┊ ┊ └ 弹簧式安全阀

┊ └ 带补充载荷式安全阀 └ 非直接作用式安全阀

├ 先导式安全阀

┊ ├ 突开型先导式安全阀

┊ └ 调制型先导式安全阀

└ 带动力辅助装置的安全阀

弹簧直接载荷式安全阀（波纹管平衡式）

1—阀座;2—阀体;3—下调节圈;4—螺杆;5—定位螺塞;

6—阀瓣;7—反冲盘;8—导套;9—波纹管组件;

10—弹簧;11—阀盖;12—阀杆;13—调整螺钉; 14—阀帽

弹簧式安全阀是利用压缩弹簧的力来平衡作用在阀瓣上的力。螺旋圈形弹簧的压缩量可以通过转动它上面的调整螺母来调节，利用这种结构就可以根据需要校正安全阀的开启(整定)压力。

先导式安全阀（突开型）

先导式安全阀（调制型）

带有回流保护器的先导式安全阀

先导式安全阀通常由一个活动的不平衡阀瓣（活塞)的主阀和一个外部的导阀组成。阀瓣的设计是顶部面积比底部面积大,在达到整定压力前,顶部和底部表面均承受相同的进口操作压力。由于阀瓣顶部面积大于底部面积,净作用力保持阀瓣紧压在主阀阀座上。随着操作压力的增加,阀座的净作用力增加,以使阀门关闭得更紧密。这个特点允许大多数先导式阀门被用在最大期望的操作压力较高的场合中。在整定压力下,导阀将阀瓣顶部的压力泄出,此时净作用力向上,致使阀瓣开启,流体通过主阀。经过超压阶段后,导阀关闭阀瓣顶部气室的泄出口,因此重新建立压力,净作用力导致阀瓣回座。
