当前位置： 首页/ 特种设备知识科普

压力容器热处理基础

信息来源：阿斯米发布时间：2024-11-04 浏览量：121

字号：大中小

一、焊接热处理

有些时候，将预热、消氢、后热、PWHT合称为焊接热处理。

预热是为了减少焊缝和相邻母材的收缩应力，减缓工件在关键温度区间的冷却速率，防止工件过度硬化，减少焊缝和热影响区的软化；减缓工件通过200°C温度区间时的冷却速率，使氢有更多时间从焊缝和相邻母材处扩散，防止产生氢致裂纹；去除污染；预热时最好在规定预热温度整个焊接厚度都均匀受热。局部加热太多可能会导致材料破坏，尽量避免。而焊后热处理有温度界限，在GB/T30583中规定，碳钢、低合金钢温度超过490℃，高合金钢超过316℃才作为焊后热处理。480℃和315℃更适合国人的习惯。

二、焊后热处理的做用

1.恢复材料性能热处理

冷成形或温成形变形率超过一定范围时(GB/T150中8.1条),材料的力学性能、耐蚀性能会下降，热成形过程中若改变了材料的供货热处理状态,需要进行热处理。

2.消除应力热处理

消除焊接应力的焊后热处理、冷旋压成形封头（变形率不超过GB150.4-2011 8.1条的规定时）的热处理（消除变形残余应力）,目的只是为了消除应力,没有明显改变材料的性能,不属于“改善或恢复材料力学性能热处理”。消除应力热处理的温度低于材料的再结晶温度。

3.改善力学性能热处理

通过正火处理细化晶粒，提高韧性；又如对调质（淬火加回火）板，设计要求材料供货的热处理状态与使用状态一致，但制造过程热冲压时超过了原回火温度，导致力学性能下降，通过热处理的方法改善提高材料的力学性能，称为“改善材料力学性能热处理”。

三、冷加工（冷塑性成形）和热加工

对于冷加工（冷塑性成形）和热加工（热成形），是以金属的再结晶温度来区分的，高于再结晶温度就是热成形，否则就是冷加工。

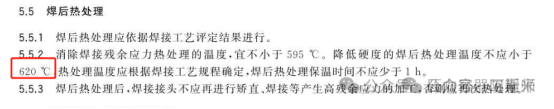

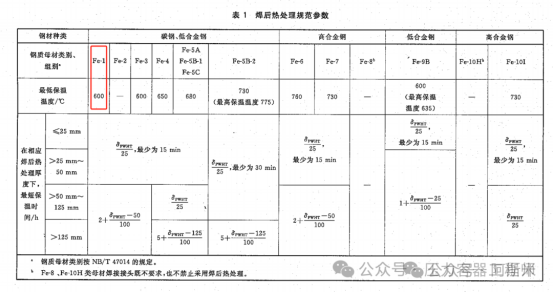

四、《GB/T 27866-2023 钢制管道和设备防止焊缝硫化物应力开裂的硬度控制技术规范》中的焊后热处理参数
