锅炉结构看图学

信息来源：中国特种设备安全与节能促进会 发布时间：2023-07-17 浏览量：1171

字号： 大 中 小

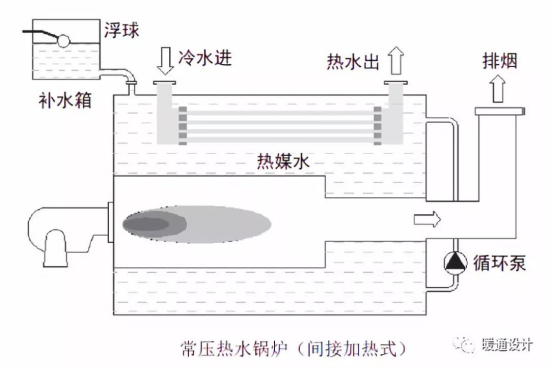

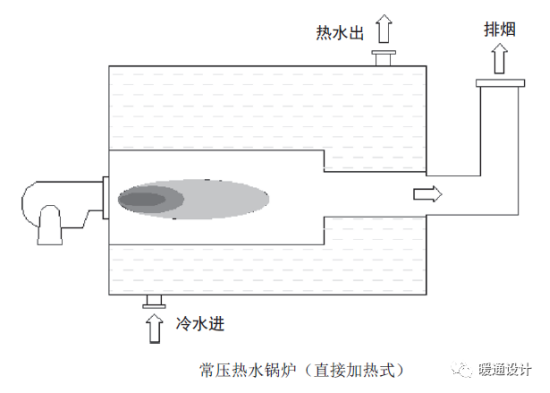

常压锅炉（直接加热、间接加热）

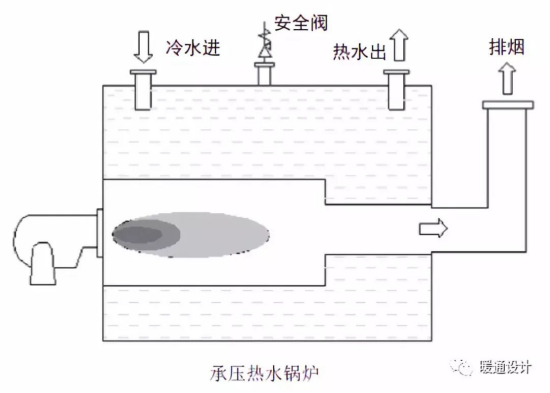

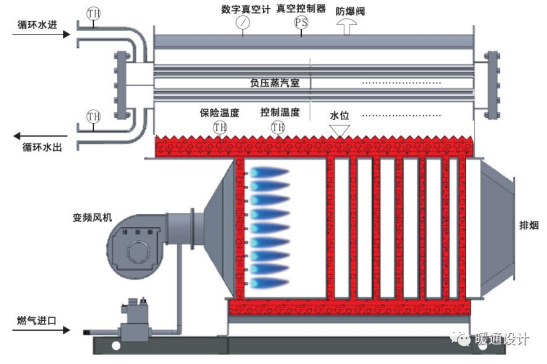

承压锅炉

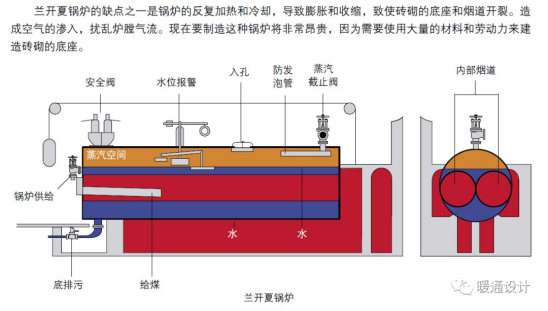

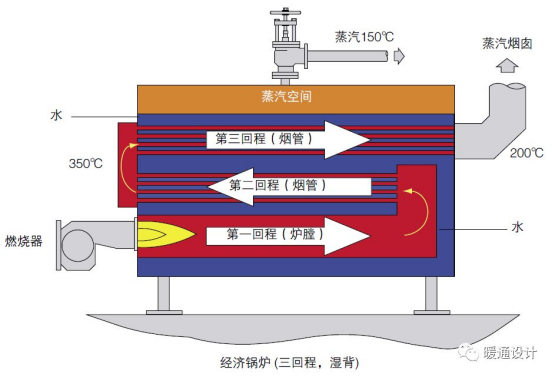

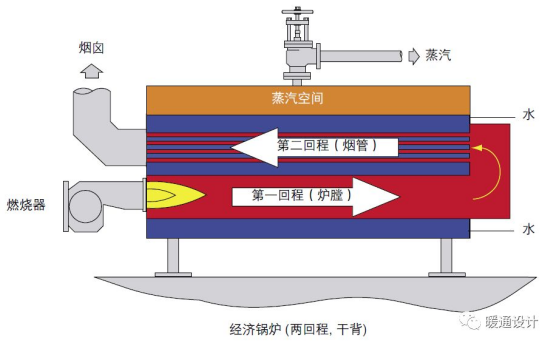

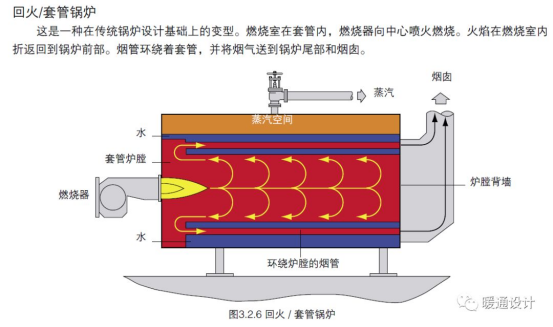

蒸汽锅炉（锅壳式）

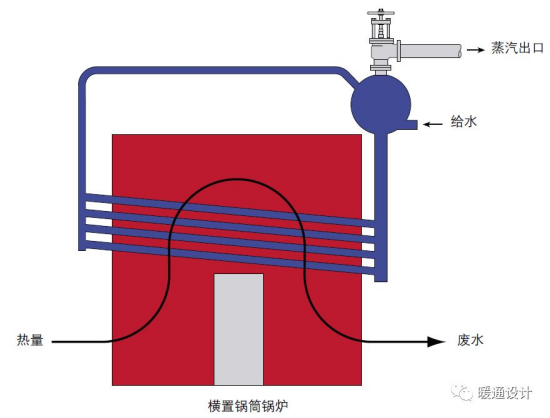

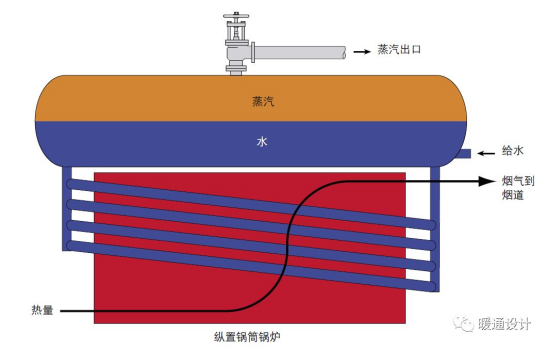

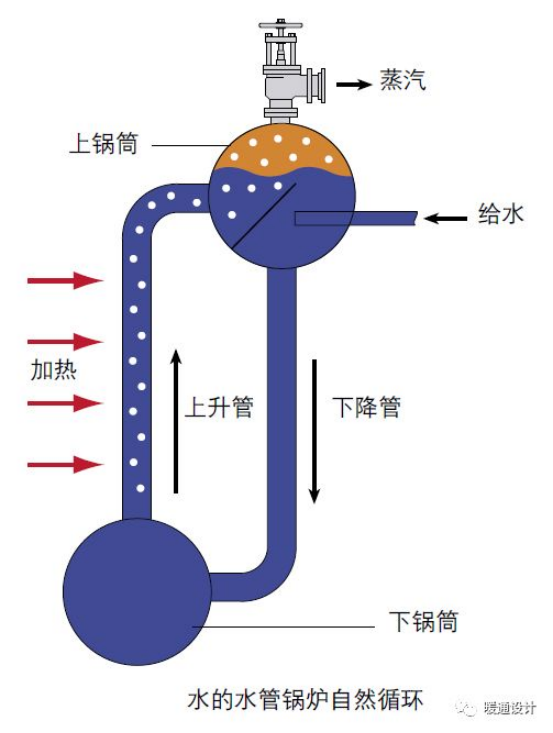

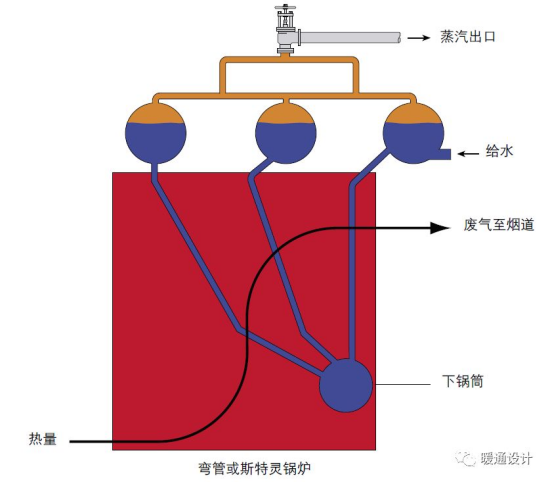

蒸汽锅炉（水管式）

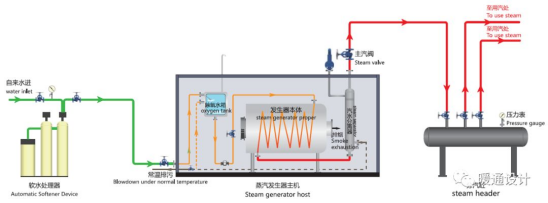

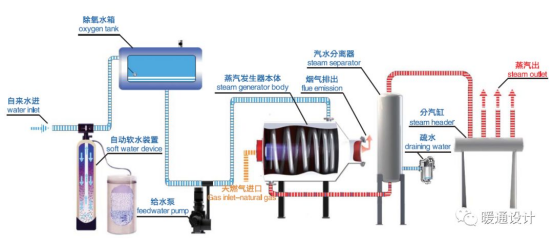

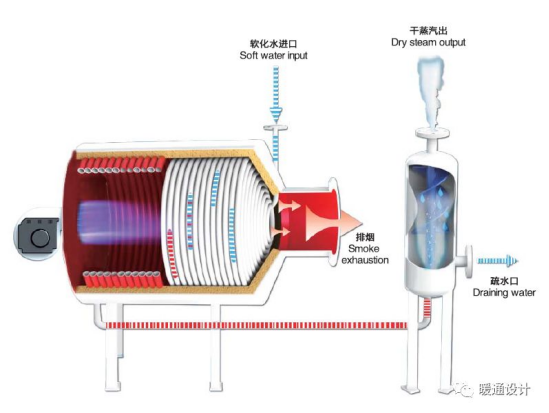

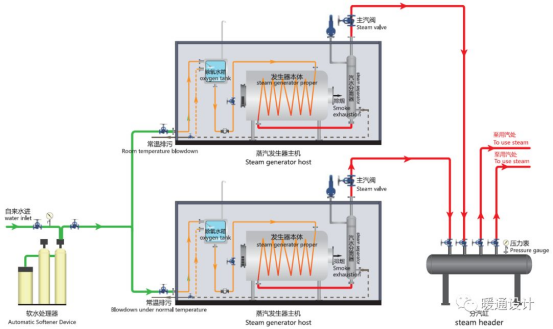

蒸汽发生器（原理、结构、流程）

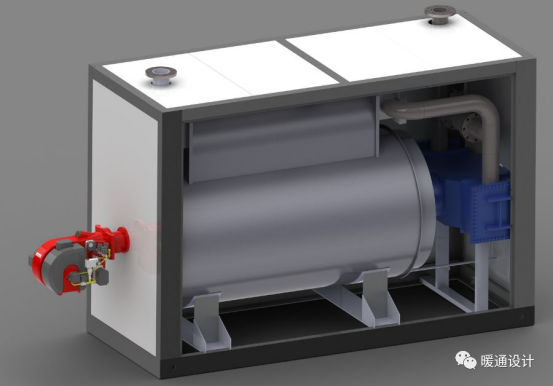

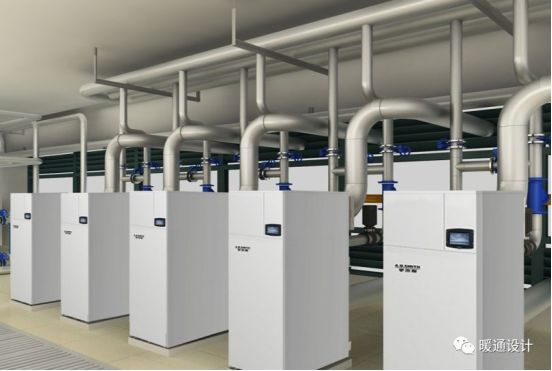

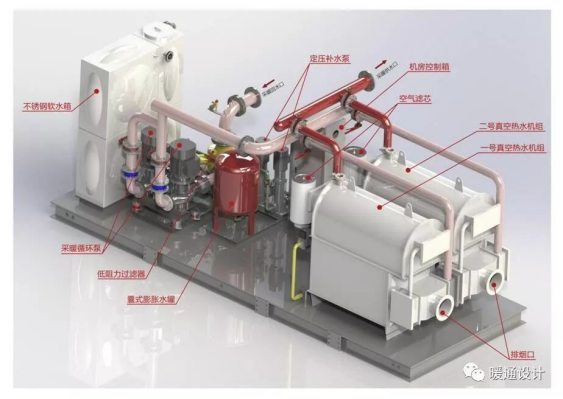

模块化锅炉

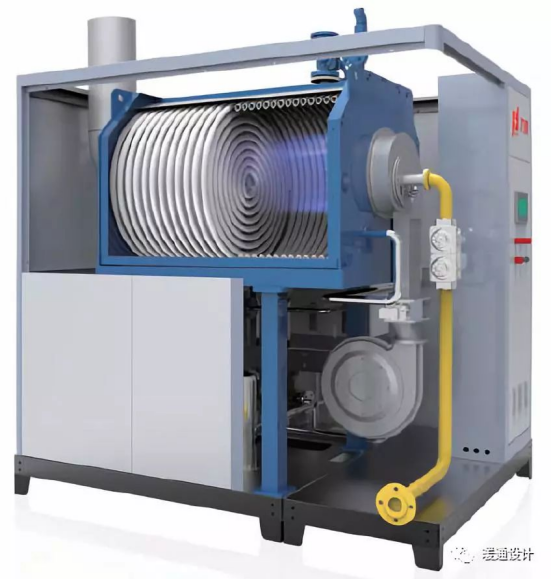

整体式锅炉

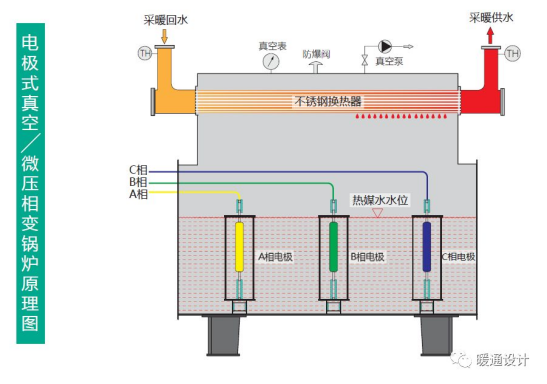

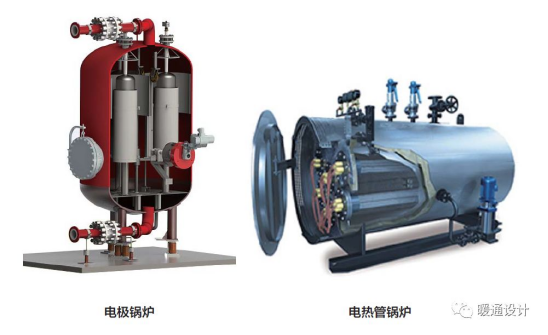

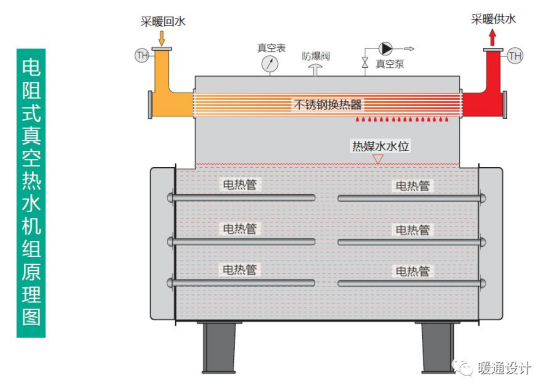

电锅炉（电极式、电阻式）

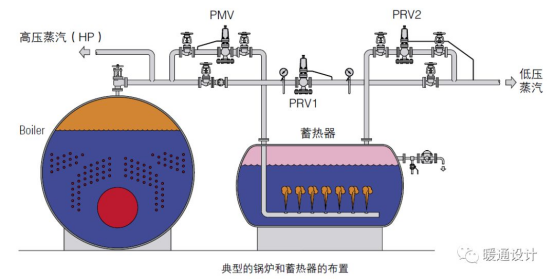

蓄热锅炉（锅炉+蓄热器）
